実際の回路に組み込んでみました。つーてもA1015/C1815のユニバーサル基板タイプですが…

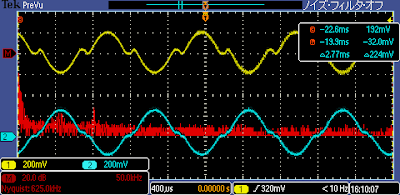

出力端子オープンで、中点GNDからの波形のFFTを取ると、綺麗な感じ。


波形を拡大しても、綺麗。


出力端子に32Ωの抵抗(ヘッドフォンを想定)つけると…2次以降の高調波が見えてくる。


波形拡大すると、クロスオーバーで妙な感じ…


差動のTrの選別をしてないので、それをすればもっと特性向上するかしらねぇ
