Muses電子ボリューム基板

以前お話のあった、Musesの電子ボリューム基板を入手してまいりました。

・とあるシステムの試作品の一部なので、関係ないとこは見なかった事に（を
・普通よりぶ厚い銅箔（でも中国では提供してるとこはある）を、日本の企業に無理言って作って貰った（を

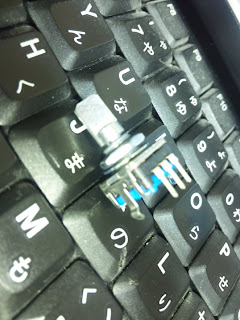

という品だそうで、ちょっと楽しみです。あわせてコントロール基板とその付属物のロータリーエンコーダーもご提供頂いたのですが…このロータリーエンコーダーがびっくり…

・最初「ロータリーエンコーダーかー」と思って回したら、「あれ？これボリューム？」と思ったくらい滑らかだった（ロータリーエンコーダー特有のカクカク感がまったくない）
・Musesの1dBステップ動作をエンコーダーの軸1周（要するに何度も回転させず、ボリュームのように）で動作させるためにはこれが必要だった…（へー
・ちなみに、1dBステップだと抵抗＋スイッチだけの動作になる、それ以上ステップを上げると、内臓の回路が動くから、それは使いたくなかった、そうです…へーへー…
・このロータリーエンコーダーの滑らかさゆえ、マイコンチップ側の処理が大変だった、とのこと。さらっと動かすと、一杯入力が行きそうですしねぇ…
・アナログＧＮＤとデジタルＧＮＤはわざと接続してある。とある基板のパターンで接続する場合、分離するより良い、という研究結果が某大手チップメーカーから出ていたので、それにしたがっていて、確かに良い、とのこと。へー、それは知らなかった…というか表に出てる話なのかどーかすらわからんお話でした。某社の推奨レイアウトでアナログとデジタルのＧＮＤが共有されているものがあったら、多分それに基づいて居るんだと思います。ちなみに、考えなしに繋ぐと、酷い目にあう、とのことｗ



近いうちに作って、秋月のと比較してみたいと思います。超楽しみ♪
